Construire son BB-8

!! Update Janvier 2025 !!

 Il existe mille et une façon de construire son propre BB-8 et il serait dès lors presque impossible de tout recenser içi. Le but de ce dossier n’est donc pas de vous fournir un tuto complet mais plutôt un aperçu de ce qu’il est possible de faire et surtout de lister les différentes étapes pour le faire selon « les règles de l’art ». Comme vous ne le savez peut-être pas, je suis également l’admin du groupe Facebook « BB-8 Builders Club France » et la plupart des nouveaux membres demandent régulièrement par où commencer? Où trouver les fichiers stl pour imprimer les différentes pièces? Existe t’il de la documentation? Etc etc…

Etape 1 : Inscription sur le forum officiel

La première chose à faire est sans aucun doute de s’inscrire sur le forum officiel du BB-8 Builders Club. Le Club existe depuis 2015 et a été formé par quelques membres qui sont également en contact avec la société LucasFilm (détentrice des droits Star Wars).  Ce n’est pas indispensable de le faire car vous trouverez bon nombre de groupe sur FB qui proposent des fichiers MAIS, et oui il y a un mais, BB-8 comme R2-D2 et tous les autres droîdes de la saga Star Wars, est soumis à des règles de Copyright. En gros, il est interdit de vendre des BB-8 tout fait et/ou de se faire de l’argent sur le dos de BB-8 mais il est tout à fait autorisé de se le construire soi même.

Ceci étant dit, ne soyez pas trop pressé non plus. Le forum officiel est gérer par des membres aux USA, ce qui engendre parfois (souvent même) des délais assez long avant d’être concrètement inscrit. Pensez aussi au décalage horaire donc oubliez l’idée de vous inscrire à midi et d’avoir vos accès à 13h. Cela peut prendre des jours… des semaines… et parfois plusieurs mois si vous n’avez pas de chance.

Ce qui m’amène à dire que le forum en lui-même n’est plus très actifs et que bon nombre de membres ont créés leur groupe/page facebook estimant que c’est plus facile d’interagir avec les autres membres sur les réseaux sociaux mais garder en tête que tous les fichiers nécessaires à la construction de votre BB-8 y sont disponible et que ce sont probablement les fichiers les plus proche de la version du film.

Etape 2 : Modèle statique ou fonctionnel?

Maintenant que vous êtes un membre officiel, il vous reste à planifier votre projet et la première décision à prendre est de savoir si vous désirez construire un modèle statique ou un modèle fonctionnel. Je ne vais pas vous faire une leçon de français mais pour ceux qui se posent la question, un modèle statique est tout simplement un modèle dépourvu de motorisation tandis que le modèle fonctionnel est destiné à être contrôler par un système d’émetteur/récepteur, un peu comme une voiture radio commandée. Ce n’est donc pas un choix anodin à faire car si vous voulez pouvoir le faire rouler « comme dans le film » il faut que la sphère soit suffisement solide pour contenir le système de morisation et que le dôme (la tête) de BB-8 soit suffisement léger pour ne pas tomber à chaque mouvement. En effet, le dôme n’est « maintenu » que par un système d’aimant et dites vous bien que chaque chute entrainera innévitablement des dégâts…

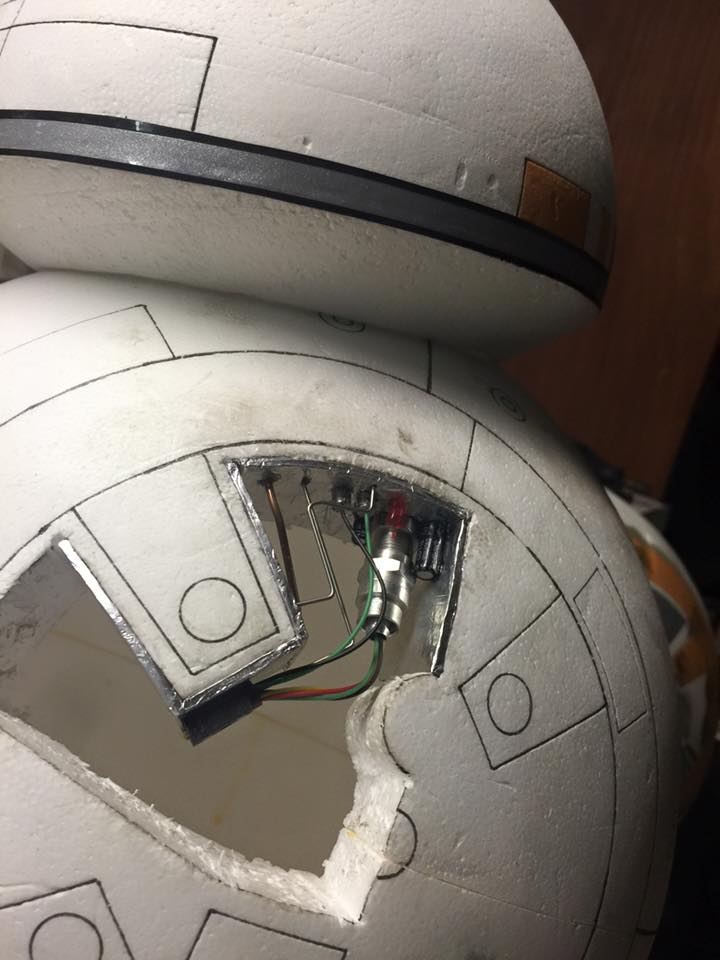

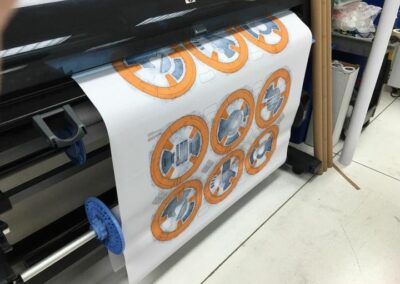

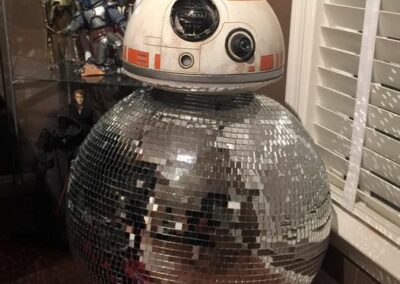

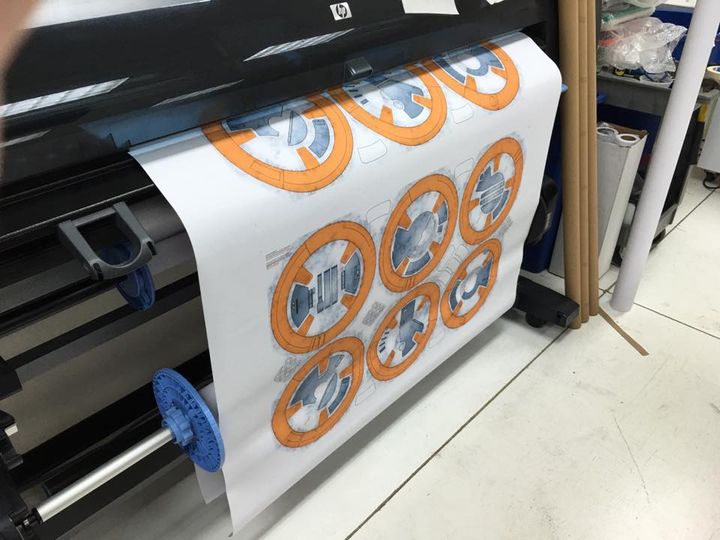

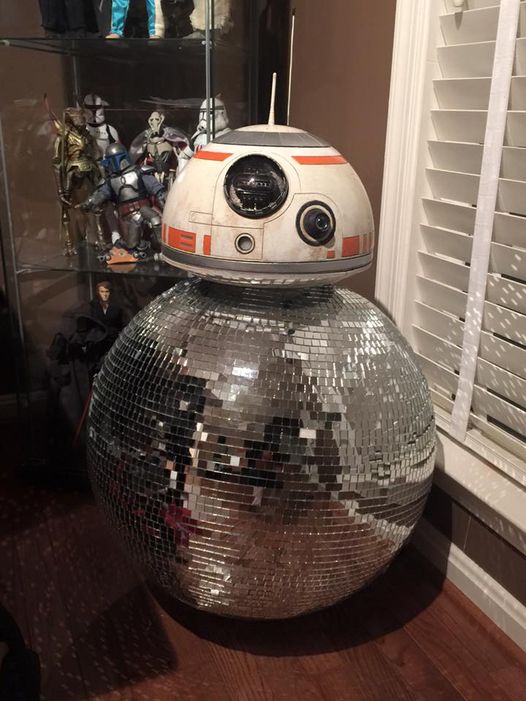

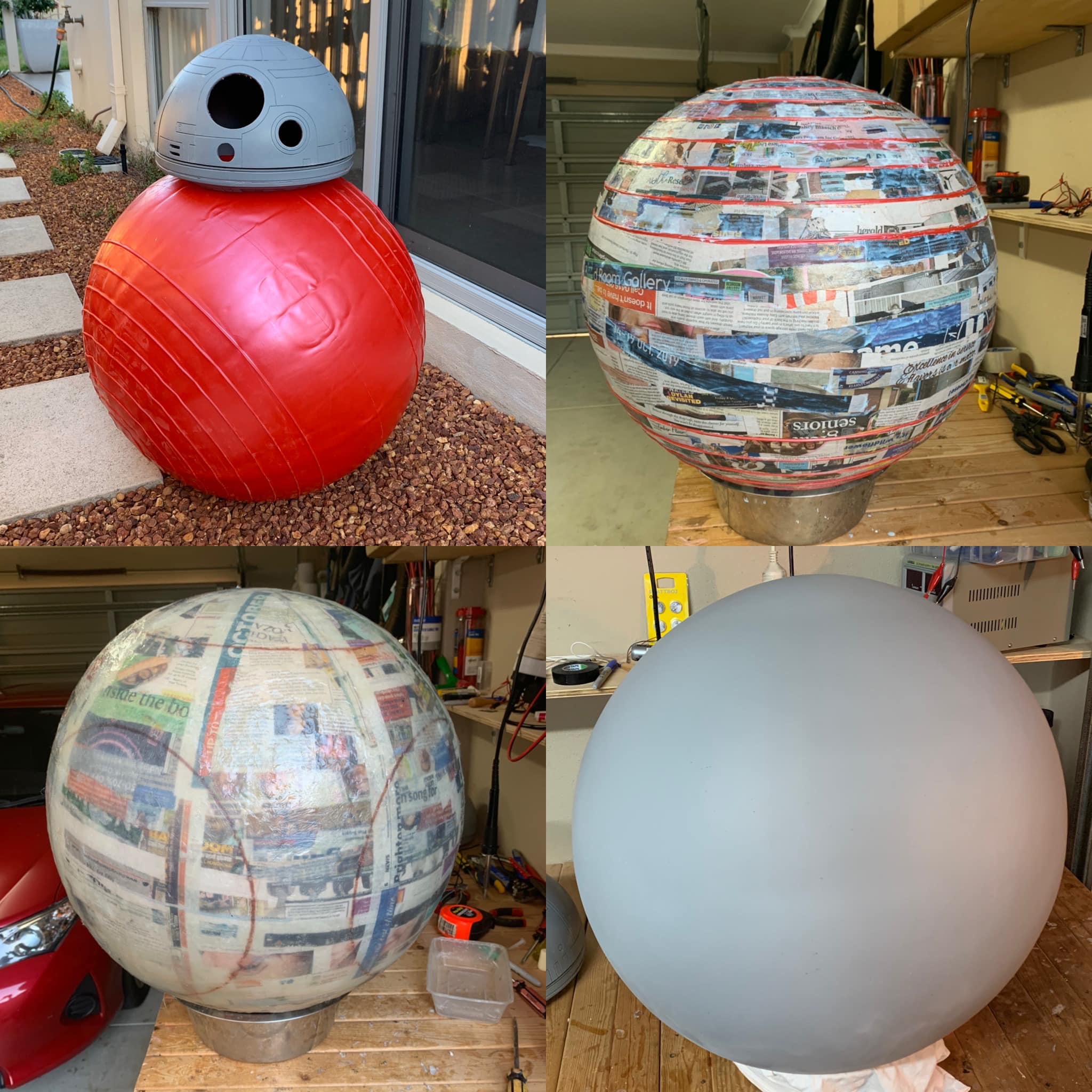

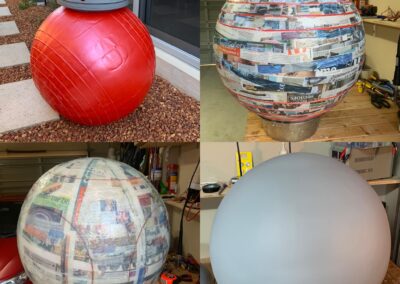

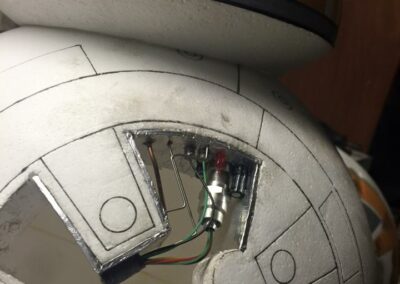

Pour revenir sur le modèle statique il n’existe pas vraiment de fichiers dédiés à ces modèles, c’est un peu comme vous le sentez pour construire une sphère aux dimensions. Vous pouvez bien entendu utiliser les fichiers du Club pour les différents panneaux et triangles qui constitue le corps de BB-8 (l’aspect esthétique) mais le squelette en lui-même dépend totalement de votre imagination. Certains ont utilisé des demi-sphère en acrylique qu’ils ont collés ensemble, d’autres ont utilisés des ballons de type « pilate » ou même du papier maché. Bref, pas de limite tant que cela supporte les panneaux et triangles imprimés en 3D. Et si vous ne posséder pas d’imprimante 3D, sachez qu’il existe également un fichier destiné à imprimer les panneaux et triangles sur une imprimante à vinyle. Bon, vu la taille des pièces à imprimer, il vaut mieux passer par un FabLab ou un service d’impression local mais ça à le mérite d’exister.

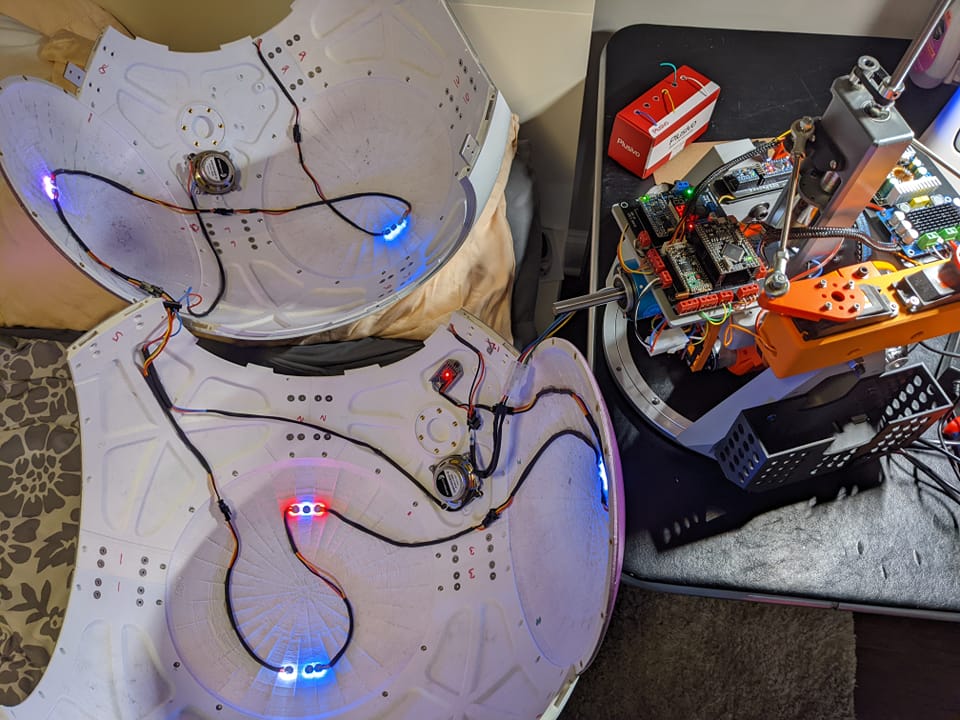

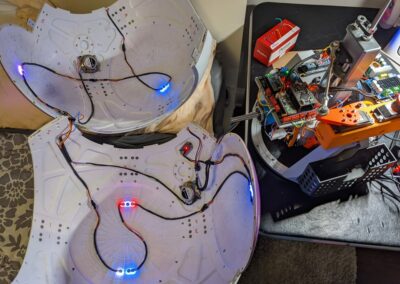

Et si vous ne savez pas encore vous décidé sur le type de BB-8 que vous voulez, faite donc comme la majorité des Builder. Partez sur l’idée que vous allez utiliser les fichiers du Club pour construire un BB-8 fonctionnel. Commencez par la sphère et ensuite le dôme (ou vice et versa) et si vous êtes toujours motivés à ce moment là, ajouter un peu d’électronique avec des leds et un système de haut-parleur pour le faire « parler » et finalement si le courage et la motivation sont toujours là, occupez-vous de la motorisation…

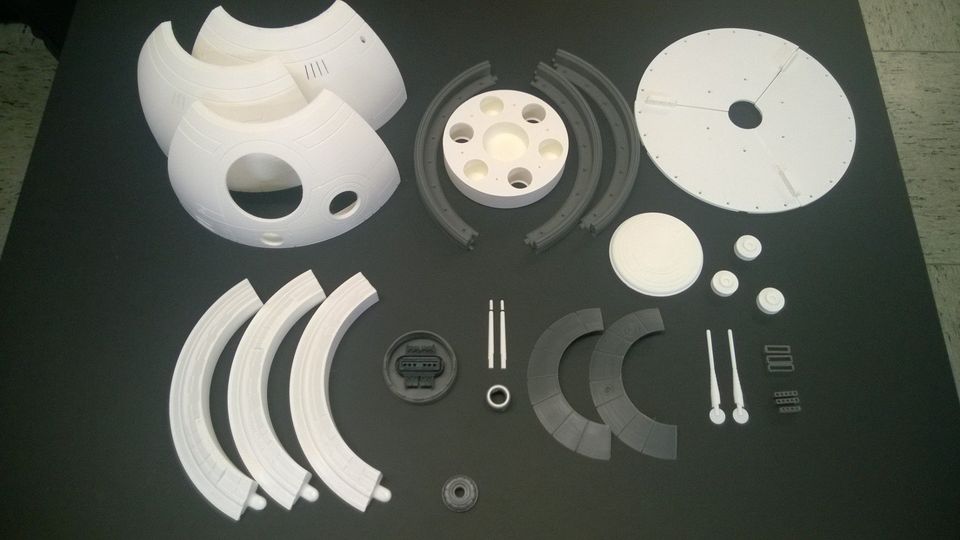

Etape 3 : Le dôme de BB-8

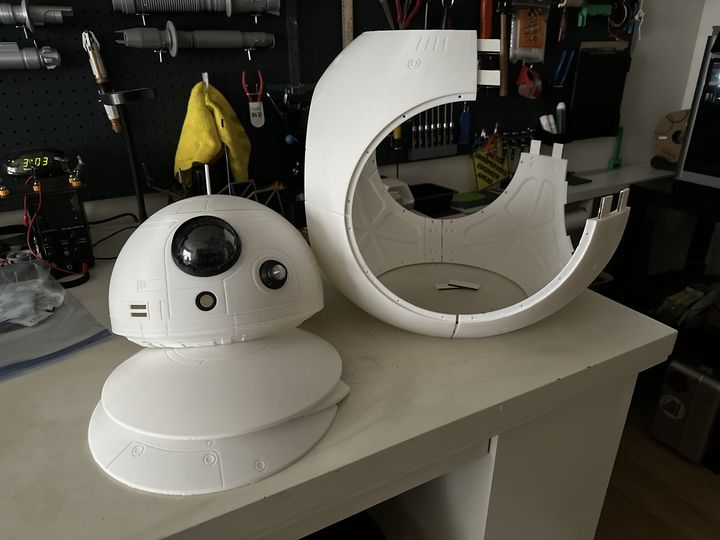

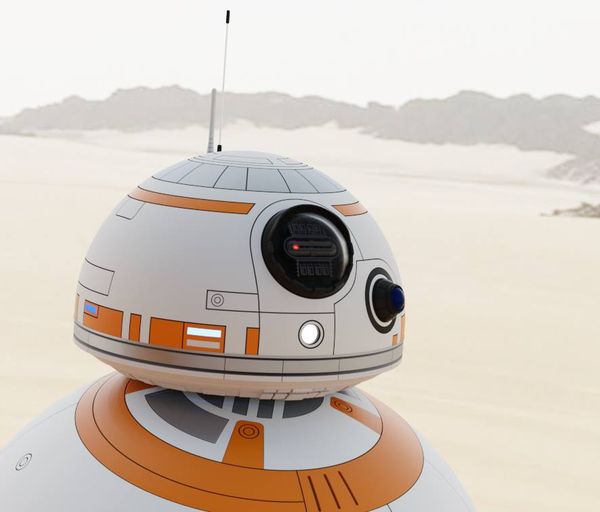

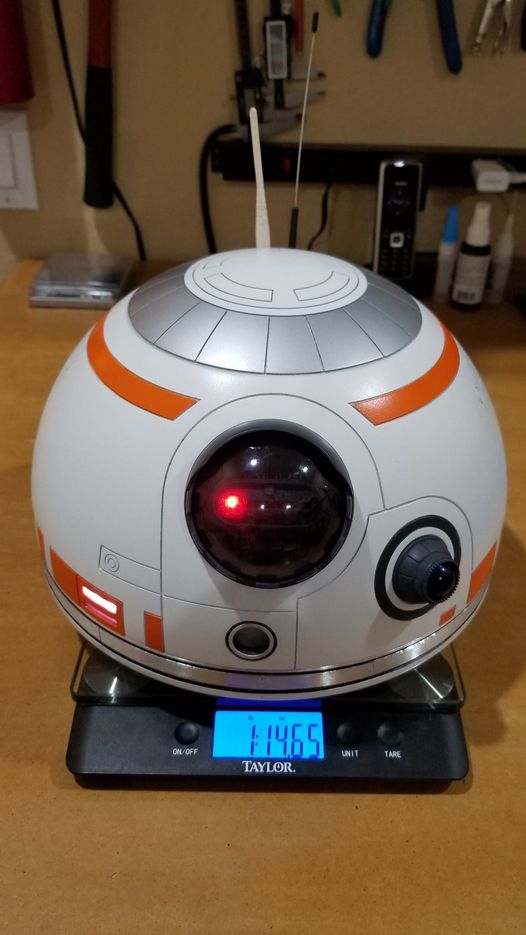

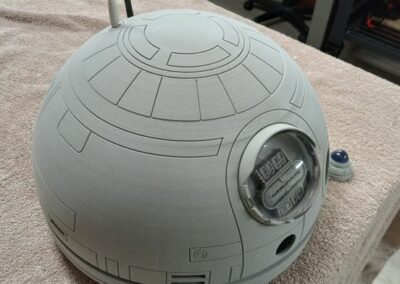

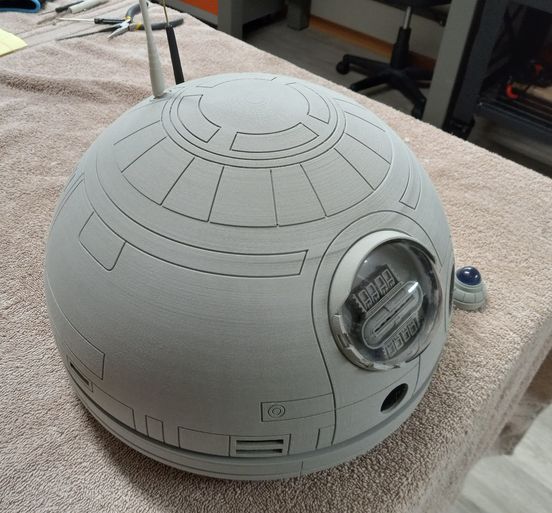

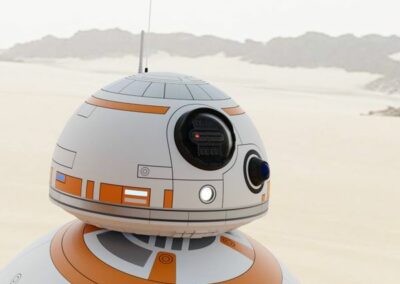

Le dôme de BB-8 (la tête) est probablement la première chose à faire. Non pas que ce soit le plus facile mais c’est l’idéal pour s’assurer que votre imprimante est bien configurée et calibrée pour ensuite passer sur la sphère dont les pièces sont bien plus grandes et doivent « s’imbriquer » parfaitement les unes dans les autres. A l’origine du club il y avait plusieurs modèles de dôme disponible mais au fur et à mesure que le temps passe ce choix s’est restreint de plus en plus pour finalement aboutir à une seule version, celle de Alex Coajou & Paul Wannamaker, appelée « Alex & Paul Precision Dome ».

Ce dôme a été modélisé avec une épaisseur de 2,5mm et est disponible en plusieurs version selon le format de votre imprimante 3D. Si vous posséder une imprimante comme une Creality CR-10 avec une surface d’impression de 30cm par 30cm vous pouvez facilement l’imprimer en une seule pièce. Si toutefois vous avez un plateau d’impression plus petit (Bambulab par exemple) vous aurez à l’imprimer en 3 parties à assembler. Et si vous avez accès à une imprimante résine, sachez que toutes les pièces sont également disponible en haute résolution pour ce type d’imprimante. Dernier point qui a son importance, toutes les pièces sont prêtes à imprimer, c-à-d qu’il n’y a pas besoin d’ajouter des supports ceux-ci étant déjà intégrer lors de la modélisation, et un guide de 30 pages est inclus lors du téléchargement.

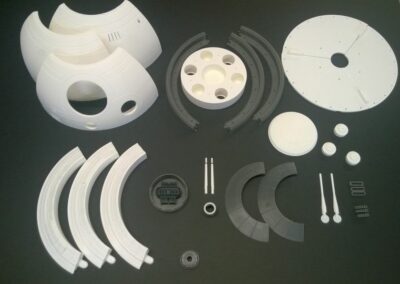

Pour finir, il vous restera à imprimer le mécanisme de rotation du dôme qui s’appelle le « Halo » et qui contient toutes les pièces pour connecter votre dôme à votre sphère et permettre à celui-ci de tourner sur lui même. Noter que ce mécansime peut être différent en fonction du choix de sphère que vous ferez dans l’étape suivante.

Etape 4 : La sphère de BB-8

A la création du Club il y a eu plusieurs modèles de sphère qui circulaient un peu partout sur le net et c’était assez compliqué de trouver la combinaison parfaite entre le squelette de BB-8, les différents panneaux et la motorisation mais, le temps jouant pour nous, les choses sont devenues bien plus simples aujourd’hui. Je ne vais pas vous refaire tout l’historique içi car le but de ce dossier est de vous mettre sur la bonne piste pour bien démarrer mais sachez que même si le Club a adopté un modèle en particulier qui a fait ses preuves, certains builder travaille encore sur de nouvelles propositions.

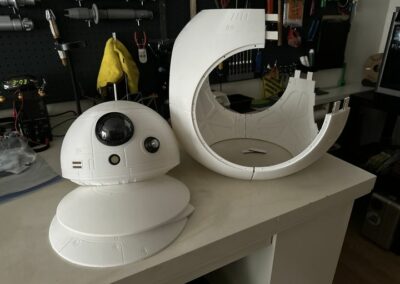

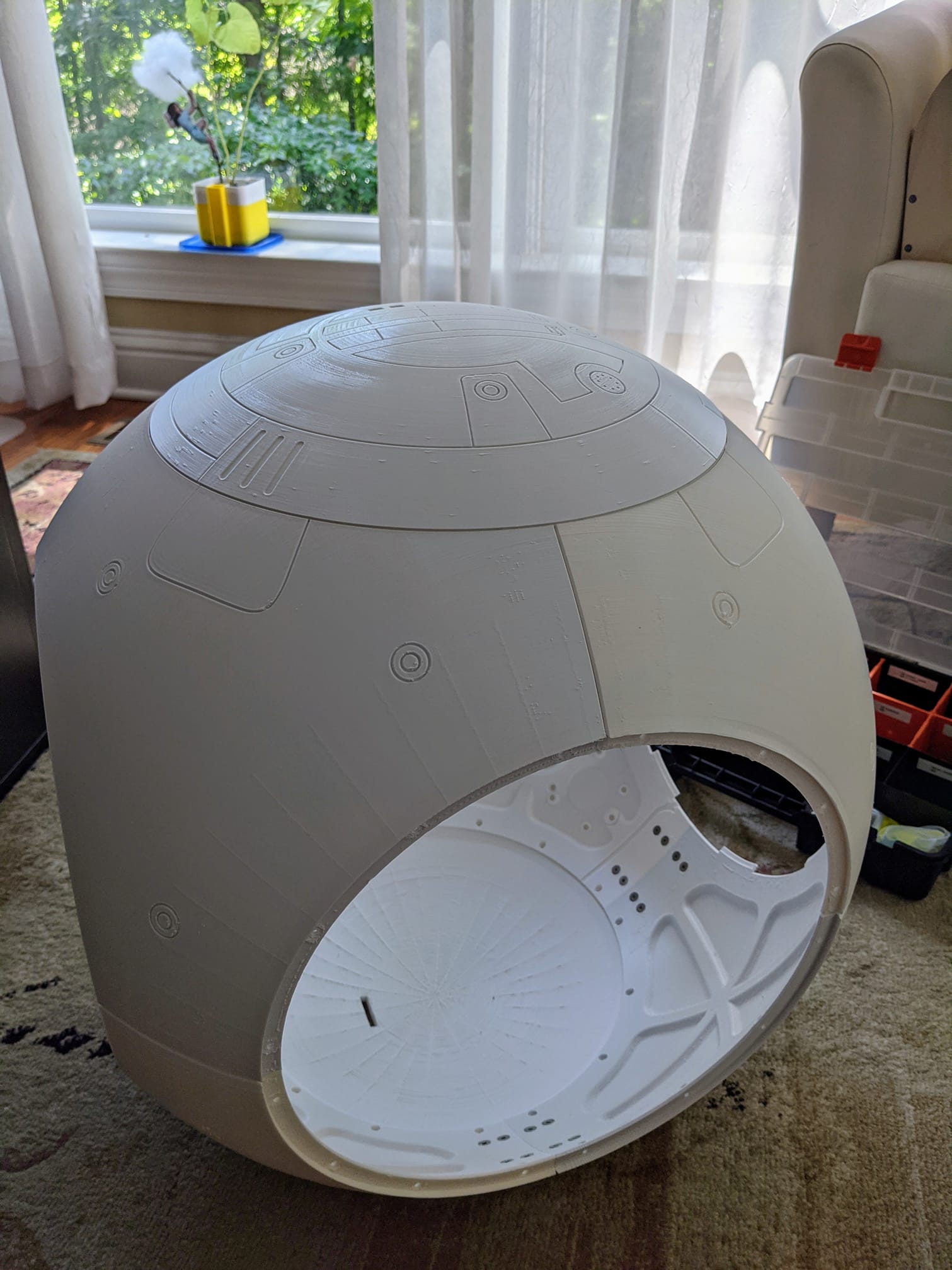

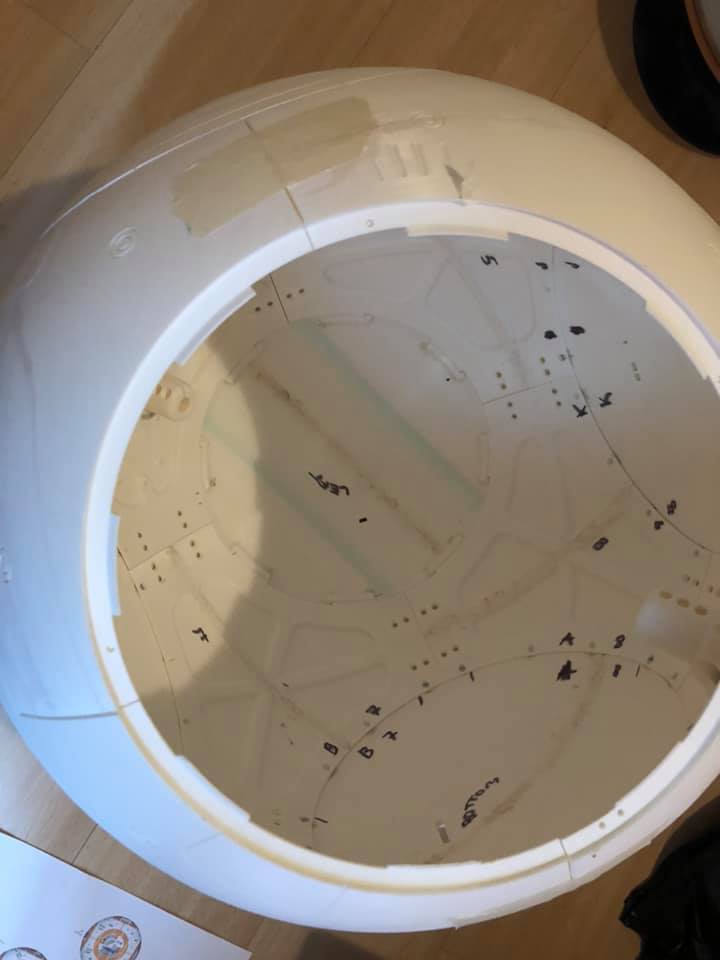

La sphère VonJet

Initialement la sphère VonJet a été créée par Bryan Wullner qui s’est ensuite « associé » à d’autres membres pour la dernière version en date (version 3.0). Ces autres membres sont bien entendu ceux qui ont travaillé sur le dôme, histoire d’être cohérent, ainsi que d’autres personnes comme Matt Hobbs et David Ferriera qui ont aidés à en faire la Sphère « officielle » du Club.

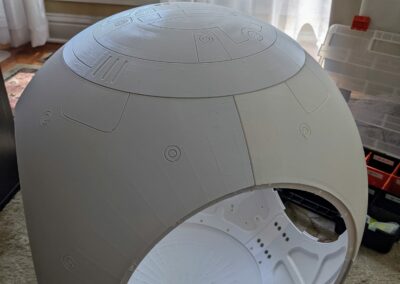

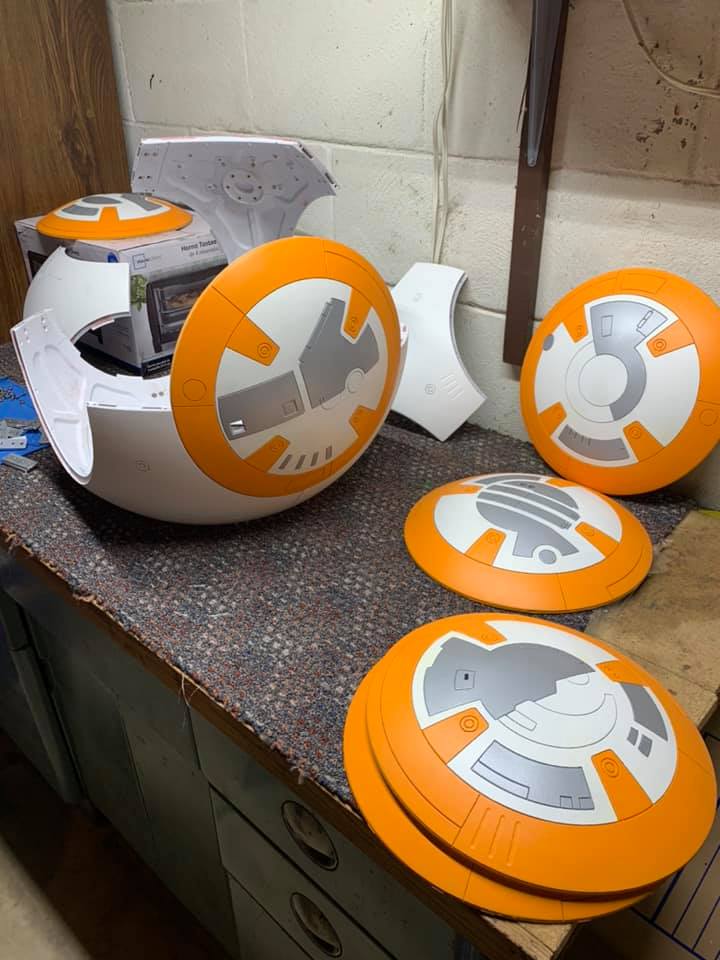

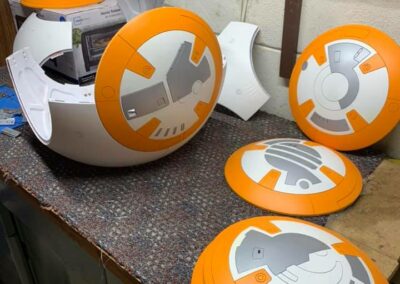

La sphère VonJet est entièrement imprimée en 3D et les fichiers sont disponibles en 2 versions selon la taille de votre plateau d’impression. Elle est composée de 8 pièces qui forment le squelette de BB-8 ainsi que de 6 panneaux.

Lien vers la page FB : https://www.facebook.com/groups/1081301168600069

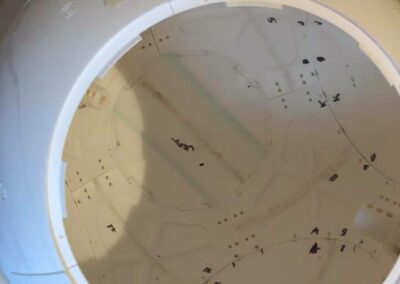

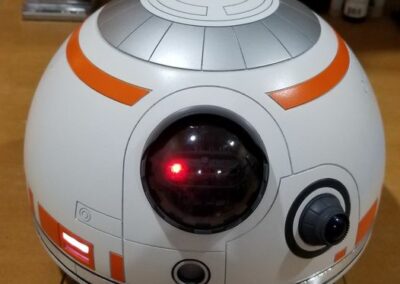

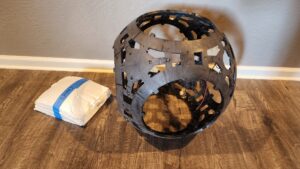

La sphère de Cary Christie

Cary Christie est un builder passionné de BB-8 qui a proposé des squelettes moulés par injection plastique ainsi que des panneaux et triangles a imprimé en 3D. Bien que ces fichiers soient encore disponibles, le squelette en injection plastique ne l’est malheureusement plus. Alors pourquoi en parler ici me direz-vous? Tout simplement parcequ’il arrive régulièrement d’en trouver en vente sur les différents réseaux sociaux et si l’occasion se présente à vous d’en acquérir un… n’hésitez pas, c’est du très bon matériel 😉

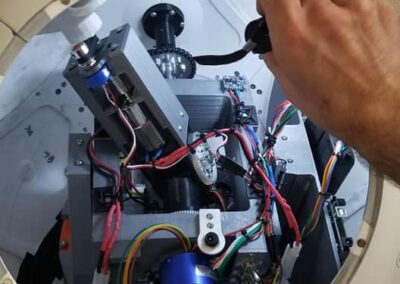

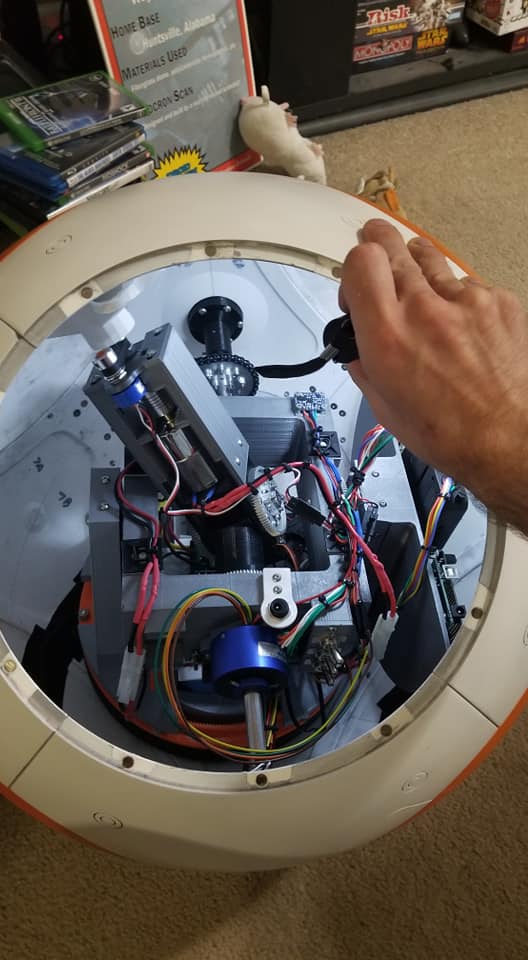

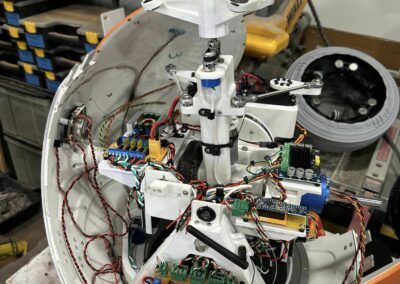

Etape 6 : Motorisation

En terme de motorisation les choses ont aussi évolués très largement au fil des années et s’il existait 5 ou 6 motorisations différentes il y a encore 3 ou 4 ans, aujourd’hui il n’y en a plus qu’une et c’est le système appelé « Joe’s Drive ». Mais là encore, si vous parcourez le wiki officiel du Club vous verez que le système le plus utilisé est le système de Cary Christie (encore lui). Malheureusement ce système impliquait d’acheter des pièces en aluminium pour pouvoir fonctionné (en plus des pièces à imprimer) et, tout comme la sphère, elles ne sont plus disponible actuellement. La raison principale étant que certaines pièces constituant l’électronique ne sont plus distribuées et que personne n’a eu le courage de revoir tout le système pour l’adapter aux composants actuels.

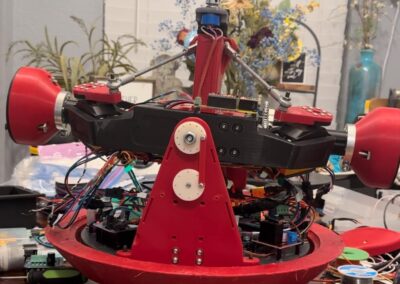

Joe’s drive

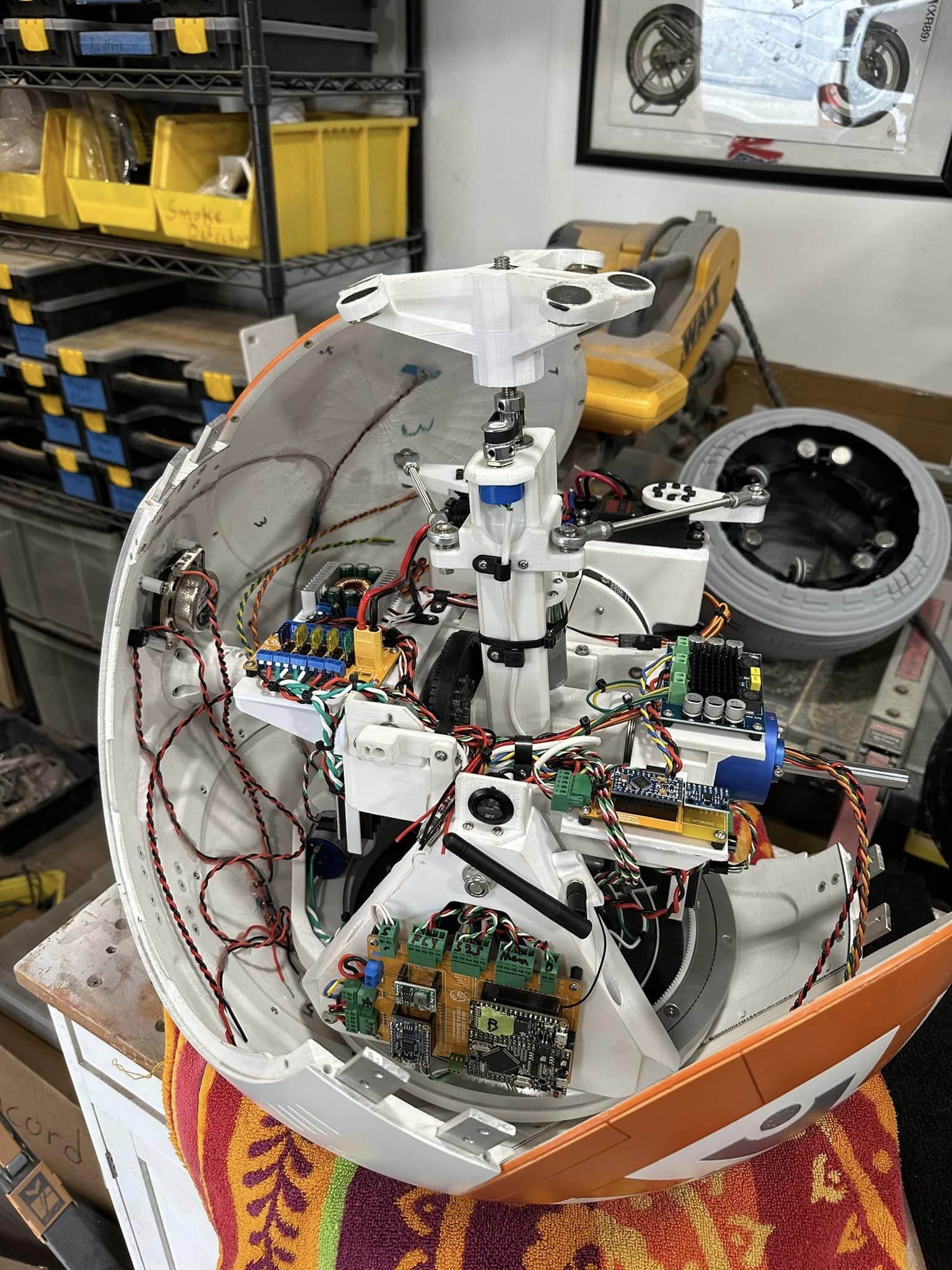

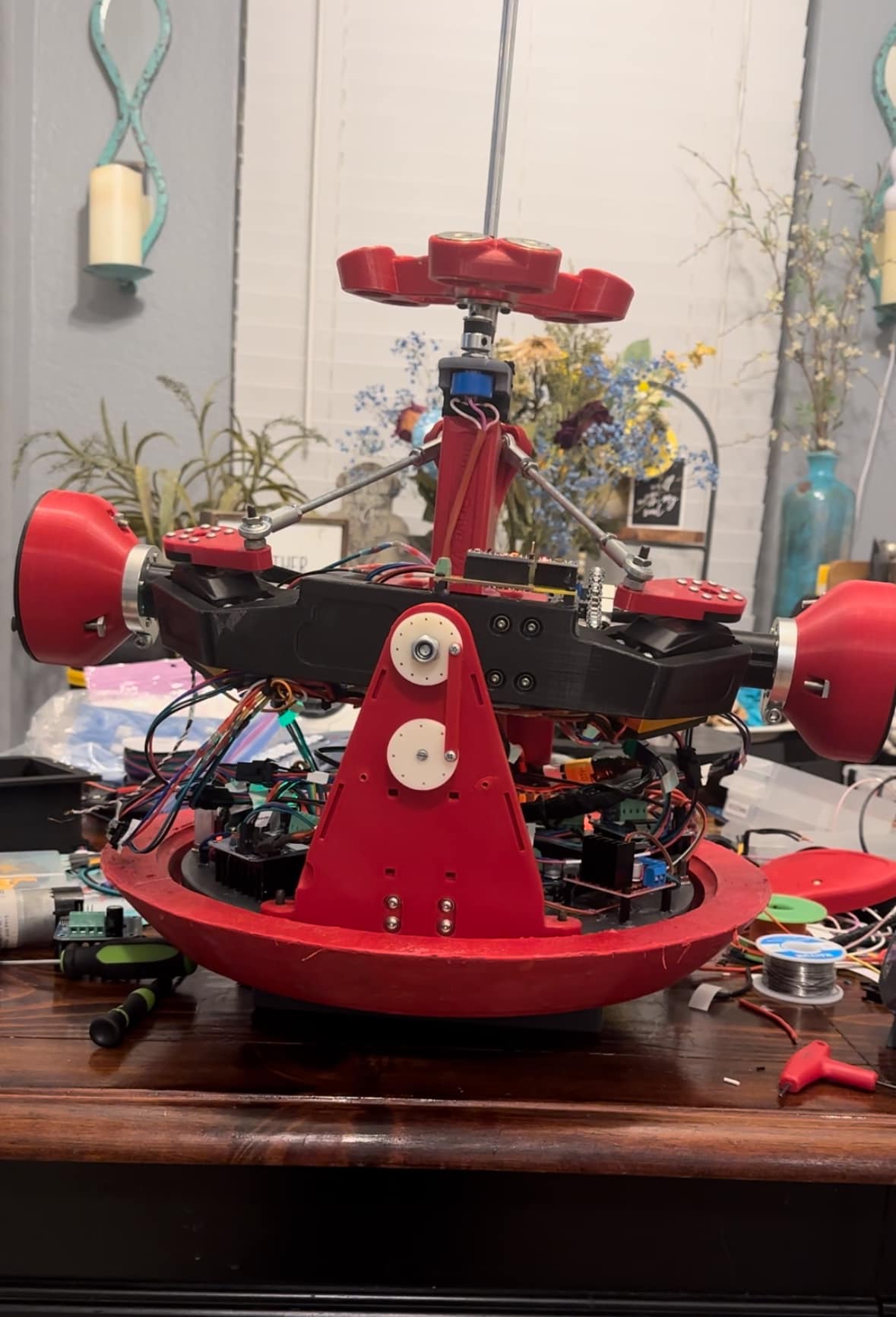

Cette motorisation, qui doit son nom à son créateur Joe Latiola, est entièrement open source et en est à sa troisième version. L’avantage de cette motorisation est qu’elle nécessite principalement que de l’impression 3D (pas de pièces en aluminium à usiner) et qu’étant open Source, tous les fichiers sont disponible en version .step (vous pouvez donc les éditer et les modifier comme bon vous semble). De plus, la communauté autour de cette motorisation est assez active et il y aura toujours quelqu’un pour vous aider si vous galéré 😉

Lien vers la page FB : https://www.facebook.com/groups/JoesDrive

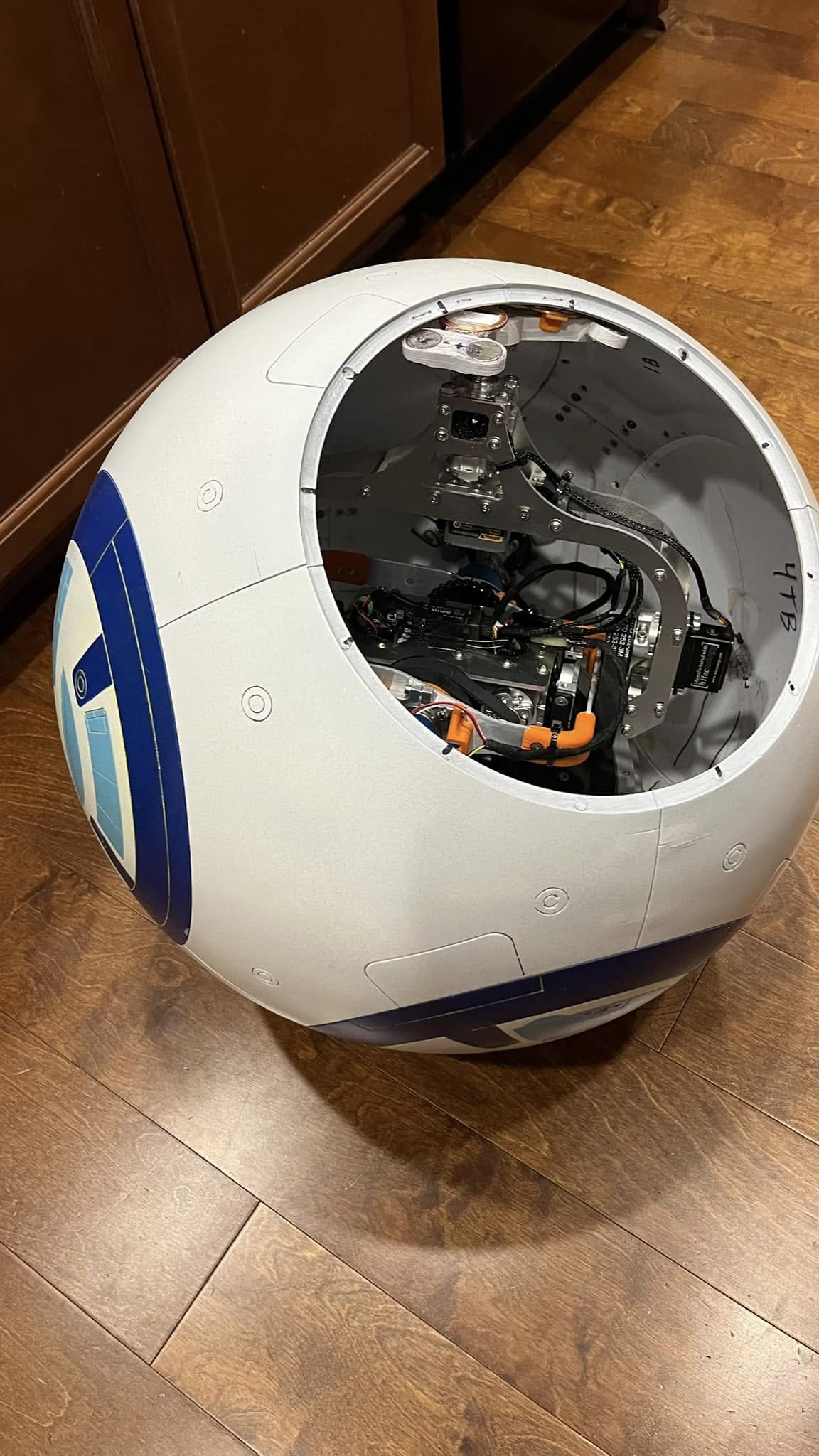

Update Janvier 2025 : « The Carbon Drive »

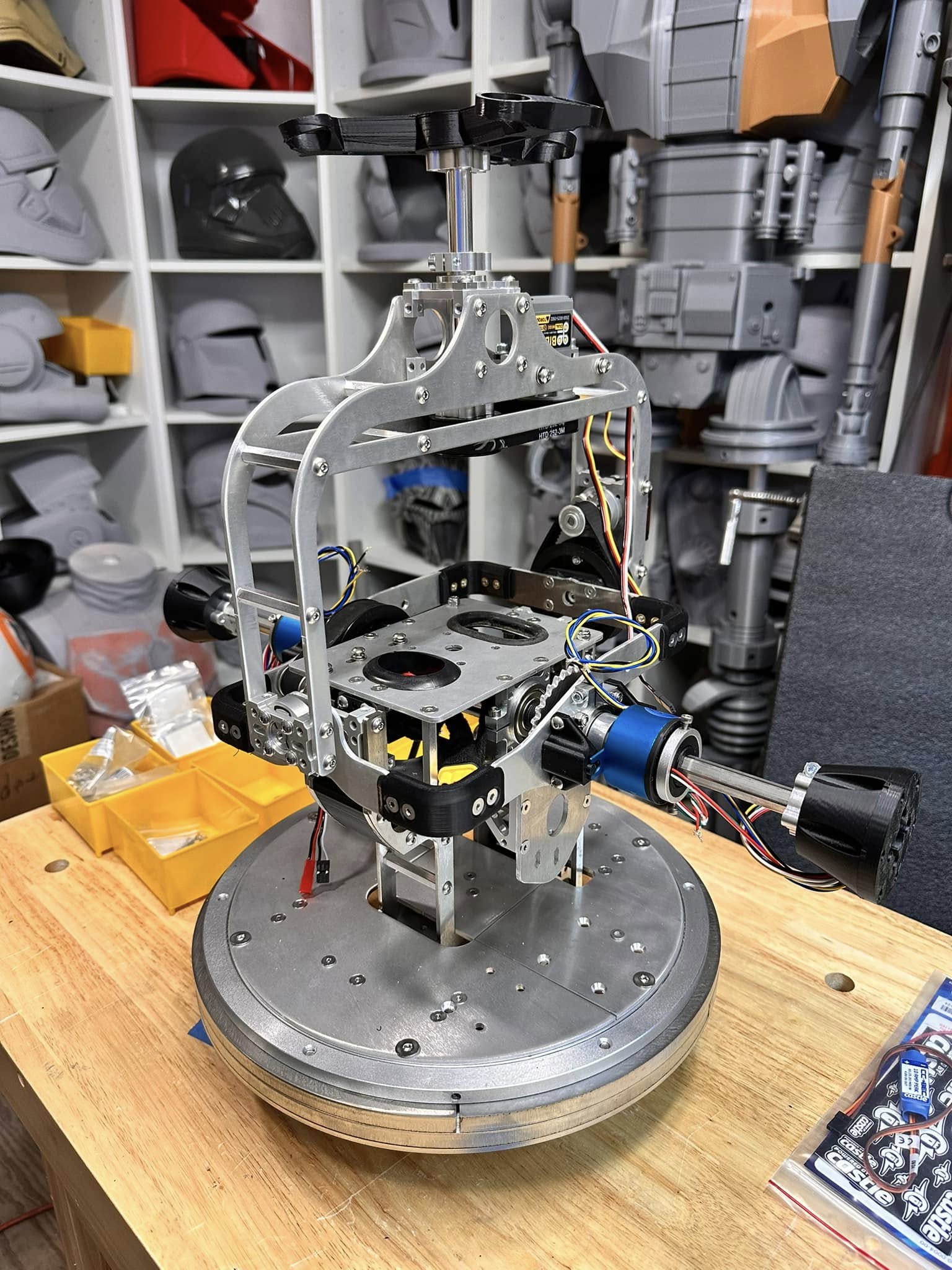

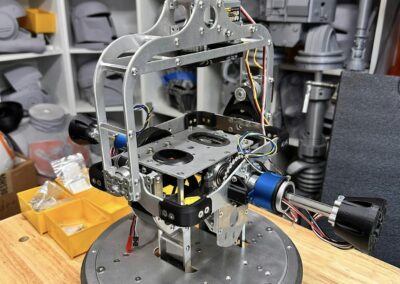

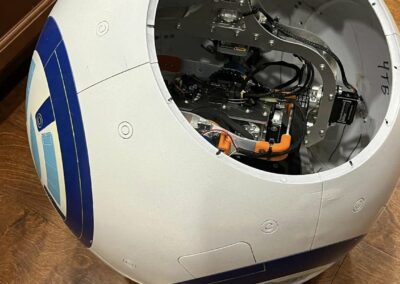

Bonne nouvelle pour ce début d’année, une nouvelle motorisation à vu le jour l’année passée et est maintenant disponible à tous les possesseurs de la sphère VonJet, il s’agit du projet « The Carbon Drive » créer par Justin Motter. Toutes les informations se trouvent sur la page facebook dédiée au projet. Celle-ci compte actuellement environ 200 membres et contient la BOM (liste de composants) ainsi que les liens vers les différents réseaux du projet.

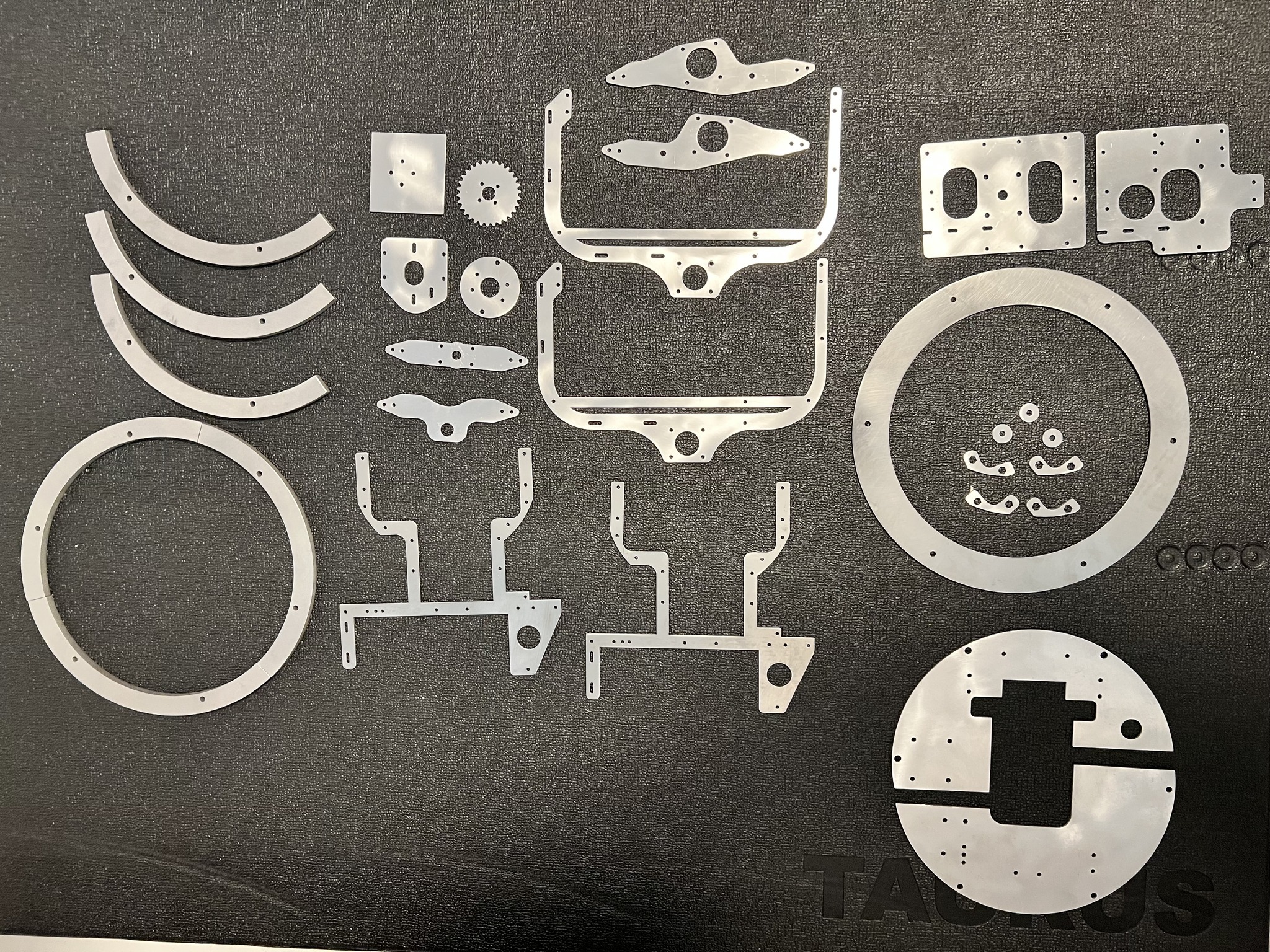

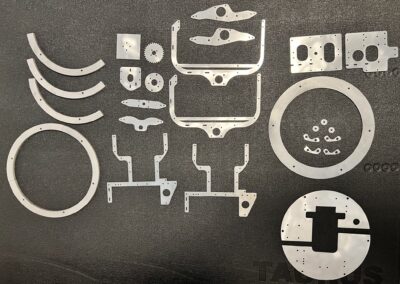

Cette motorisation est composée de pièces en aluminium qui doivent donc être coupée par vos propres moyens. Les fichiers svg sont disponible au prix de 153€ via le Patreon de Justin et la BOM affiche un prix moyen d’environ 4000$.

NB : Pour le moment il n’y a pas encore eu d’adaptation pour les possesseurs de la sphère de Cary mais rien ne dit que c’est impossible à faire.

La page FB : https://www.facebook.com/groups/thecarbondrive/permalink/2044747809371977

La chaîne Youtube: https://www.youtube.com/@MotterMayhem

Le Patreon : https://www.patreon.com/TheCarbonDrive

Conclusion

Voilà en gros les différentes étapes pour vous lancer dans la construction de BB-8. Comme vous aurez pu le constater ce n’est pas un projet qui se finalise en quelques jours. Comptez facilement plusieurs mois, voire plusieurs années pour la majorité des builder.

Il est important aussi de préciser que chaque système proposé est accompagné de sa documentation et que celle-ci n’est disponible qu’en anglais. Donc si vous ne maitriser pas la langue cela peut être un frein. Pour cette raison nous avons créer un groupe francophone sur FB où vous pourrez poser vos questions et les quelques 375 membres à ce jour essaieront de vous répondre 😉

Groupe FB : BB-8 Builders Club france
